När popup-lyktan blinkar med ett öga: Felsökning av reläer och motorer på Volvo 480

Det ikoniska blinkandet som kräver metodisk kärlek

Volvo 480:s popup-lyktor är mer än en praktisk strålkastarlösning. De är en central del av kilformens uttryck och ett av de detaljer som gör bilen omedelbart igenkännbar bland 1980- och 1990-talets klassiker. När båda lyktorna reser sig samtidigt får bilen den karakteristiska, koncentrerade blicken. När den ena stannar nere, går upp långsammare eller blinkar i otakt uppstår däremot ett fel som både syns och känns direkt.

Det klassiska symptomet, att bilen blinkar med ett öga, beror sällan på en enda mystisk komponent. Ofta handlar det om en kombination av åldrade reläkontakter, oxiderade anslutningar, dålig jord, trög mekanik eller slitage inne i lyktmotorn. Ett klokt mål är därför att bevara originalsystemet i stället för att bygga in tillfälliga brytare, dra nya oskyddade kablar eller ersätta fungerande delar på måfå. Med en enkel multimeter, tålamod och systematik går det vanligtvis att ringa in felet utan dyra genvägar. Den här guiden leder dig från säkring och relä till mikrobrytare, länkarmar och motorrenovering.

Den elektriska grundordningen med säkringar och reläer

Popup-systemet behöver både kraft och rätt styrning. När ljusreglaget manövreras skickas signaler genom bilens elsystem, medan reläer hanterar den ström som krävs för att motorerna ska arbeta. Ändlägena måste dessutom registreras, så att motorn stannar när lyktan är helt öppen eller helt infälld. Ett fel i matningen kan därför ge samma synliga resultat som ett mekaniskt fel: en lykta rör sig inte alls, stannar halvvägs eller arbetar långsammare än den andra.

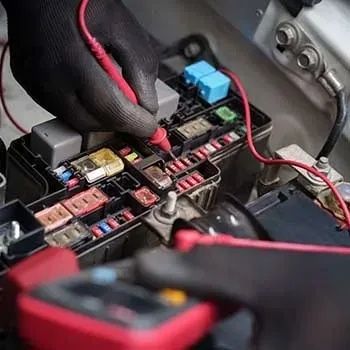

Börja alltid med det enkla. Kontrollera rätt säkring enligt bilens elschema och inspektera inte bara säkringstråden utan även säkringshållarens kontaktgrepp. En säkring kan vara hel samtidigt som anslutningen runt den har blivit varm eller oxiderad. Därefter kontrolleras reläerna. Under manövrering ska ett fungerande relä normalt ge ett tydligt klick, men klickljudet bevisar endast att spolen aktiveras. Huvudkontakterna kan ändå vara brända och inte släppa igenom tillräcklig ström.

Spänningsfall är ett bättre test än att enbart mäta vilospänning. Mät spänningen över batteriet medan lyktorna arbetar och jämför sedan med spänningen direkt vid motorns kontaktstycke. En liten skillnad är normal, men ett tydligt tapp under belastning pekar mot reläkontakter, kabelanslutningar eller jordpunkter. Kontrollera särskilt flatstift i relähållaren. Oxid syns ibland som en grönaktig beläggning, men kan också ligga dold inne i kontakten. Rengör varsamt, kontrollera att stiften sitter spänt och reparera skadade hållare i stället för att bara spraya kontaktmedel ovanpå problemet.

• Kontrollera säkringens värde och säkringshållarens skick.
• Lyssna efter reläets klick vid både uppfällning och infällning.
• Mät spänning under belastning, inte bara med systemet obelastat.
• Kontrollera jordpunkter mot ren metall och återmontera med skydd mot framtida korrosion.
• Inspektera reläkontaktens stift efter värmemärken, glapp och oxidation.

Jordfel är särskilt förrädiska eftersom en motor kan fungera ibland och sedan stanna när belastningen ökar. En dålig jord skapar motstånd, vilket sänker motorns kraft och kan få de två lyktorna att hamna ur takt. Koppla inte förbi systemets ordinarie skydd med en grov provisorisk kabel. Det kan dölja felet och öka risken för överhettade ledningar.

Felsökningsstege för asynkrona och fastfrusna lyktor

Felsökningen blir snabbare när kontrollerna görs i rätt ordning. Börja med att avgöra om felet gäller en lykta eller båda. Om båda lyktorna står stilla är gemensam matning, säkring, reglage eller styrning mer sannolikt. Om bara den ena sidan krånglar ligger felet oftare i kontaktstycke, kabelstam, motor, mikrobrytare eller mekanik på just den sidan.

Mät sedan vid strålkastarmotorns kontaktstycke medan en medhjälpare manövrerar ljusreglaget. Det ska finnas spänning när motorn förväntas gå, och polariteten kan skifta beroende på om systemet öppnar eller stänger. Saknas spänning vid motorn men finns spänning längre bak i systemet behöver kabel, kontakt eller relä undersökas. Finns spänning men motorn inte reagerar, ligger misstanken närmare motorn eller den mekaniska belastningen.

Mikrobrytaren eller ändlägeskontakten är en annan viktig punkt. Den talar om för styrningen när lyktan nått sitt stopp. En brytare som är oxiderad, feljusterad eller mekaniskt trög kan få motorn att fortsätta, stanna för tidigt eller arbeta ryckigt. Kontrollera kontinuiteten med multimetern och jämför kontaktens läge när lyktan är helt öppen respektive helt stängd. Brytaren ska ändra tillstånd tydligt, inte ge ett osäkert värde som hoppar när kabeln rörs.

Glöm inte den rörliga kabelstammen. Kablarna böjs varje gång lyktan öppnas och stängs, och efter många år kan en ledare gå av inne i isoleringen utan att skadan syns. Böj kabeln försiktigt medan du mäter kontinuitet från kontakt till kontakt. Kontrollera även om isoleringen ligger klämd mot hållare eller plåt. Allt arbete ska göras med batteriets minuspol frånkopplad när kontakter lossas, förutom de specifika mätningar som kräver spänning. Håll händer och verktyg borta från rörliga leder när systemet aktiveras.

Mekanikens hemligheter med länkarmar och kulleder

En liten elmotor kan driva popup-lyktan länge, men den är inte konstruerad för att övervinna åratal av torkat fett, rost och felaktigt justerade leder. Glapp i kulleder och länkarmar kan ge en lykta som rör sig snett, medan tröga bussningar ökar belastningen tills reläet bryter eller motorn blir överhettad. Mekaniken ska därför kontrolleras innan en fungerande motor döms ut.

Lyft inte i själva lykthuset för att tvinga fram rörelsen. Börja med att koppla bort batteriet och dokumentera hur länkarmar, brickor och låsningar sitter. Rengör området innan demontering, så att grus inte faller in i lederna. När delarna är fria kan varje led röras för hand. En frisk led ska ha jämn rörelse utan hack, kärvning eller tydligt sidoglapp. Byt slitna bussningar eller leder om de är skadade, och ersätt inte enbart den synliga brickan om själva infästningen har blivit oval.

1. Markera eller fotografera länkarnas ursprungliga läge innan något lossas.
2. Rengör leder, axlar och anliggningsytor från gammalt fett och smuts.
3. Kontrollera glapp genom att belasta länken försiktigt i sidled och längsled.
4. Smörj rörliga metallkontakter sparsamt med ett långtidsfett som tål temperaturväxlingar.
5. Montera tillbaka delarna utan att dra lederna snett eller överbelasta plastinfästningar.
6. Provkör flera cykler och justera viloläget först när mekaniken rör sig fritt.

Smörjmedlet ska passa uppgiften. Ett tunt penetrerande medel kan hjälpa vid rengöring, men är sällan ett långvarigt lager för en belastad led. Välj ett fett som inte rinner bort i sommarvärme och inte stelnar kraftigt i vinterkyla. För mycket fett är inte bättre, eftersom det binder damm och kan skapa en slipande pasta. Plastdelar ska behandlas med ett medel som är kompatibelt med plasten, inte med ett aggressivt lösningsmedel.

Viloläget påverkar både utseende och belastning. När lyktan är infälld ska den ligga jämnt mot karossens linjer utan att pressas ned med våld. Justera stegvis och kontrollera att båda sidorna har liknande höjd och vinkel. En felaktig justering kan göra att ena motorn når ändläget tidigare än den andra, vilket uppfattas som ett elektriskt synkroniseringsfel trots att orsaken är mekanisk.

När motorn strejkar och den manuella ratten räddar kvällen

Volvo 480 har en manuell möjlighet att flytta popup-lyktan när elmotorn inte fungerar. Den manuella ratten eller veven sitter i anslutning till lyktmotorn under huven. Placeringen kan variera beroende på årsmodell och utförande, så använd bilens verkstadshandbok som vägledning och känn efter att rätt komponent vrids. Vrid långsamt och utan ryck. Om ratten plötsligt låser sig ska kraften inte ökas, eftersom ett fastnat kugghjul eller en krokig länkarm kan skadas ytterligare.

Den manuella funktionen är främst en nödåtgärd, till exempel för att få lyktan i ett säkert läge inför transport eller för att kunna köra bilen till en plats där felet kan repareras. Den ska inte ersätta felsökningen. Ett tungt motstånd vid manuell vridning avslöjar ofta att felet sitter i mekaniken. Om ratten går lätt men motorn inte driver kan invändigt slitage vara orsaken.

• Slitna kol eller kommutatorer kan ge intermittent drift.
• Spruckna plasthjul kan göra att motorn snurrar utan att lyktan flyttas.
• Fastbeckat gammalt fett kan bromsa växlar och lager.
• Fukt och oxidation kan skada kontaktbanor och anslutningar.
• Överbelastning kan ha värmt upp plastdelar eller kontaktpunkter.

Vid demontering av motorhuset krävs lugn och rena arbetsytor. Märk husets delar innan de separeras och håll reda på brickor, fjädrar och kugghjul. Plastclips från denna tid har ofta blivit spröda av ålder och värme. Bänd därför med ett tunt, trubbigt verktyg på rätt ställe i stället för att använda kraft nära clipsets spets. Rengör gammalt fett, inspektera kuggarna och kontrollera att axeln inte har onormalt radiellt glapp. Kolhållare och kontaktbanor ska hanteras varsamt, eftersom små fjädrar lätt hoppar ur.

Att renovera originalmotorn är ofta mer värdefullt än att omedelbart jaga en begagnad ersättare. En använd motor kan vara lika sliten, även om den ser bättre ut på utsidan. Originalhuset kan dessutom innehålla rätt utväxling, kontaktlösning och ändlägesfunktion för just bilens system. Om kugghjul eller kol är förstörda kan en begagnad enhet vara en rimlig reserv, men jämför delnummer och kontrollera funktionen innan montering. Dokumentera arbetet, spara utbytta originaldelar och undvik permanenta modifieringar tills den egentliga orsaken är fastställd.

Håll blicken vaken och kilformen levande på vägarna

Popup-lyktorna mår bäst av förebyggande underhåll. Inför vintervilan bör leder och länkarmar rengöras, mekaniken motioneras och eventuella missljud noteras. Kontrollera kontaktstycken efter fukt, håll dräneringar fria och se till att lyktorna inte lämnas i ett läge där vatten kan samlas kring motor eller växel. Ett par provcykler då och då kan avslöja en tröghet långt innan motorn stannar helt.

Belöningen för det metodiska arbetet är inte bara en fungerande strålkastare. När båda lyktorna öppnar och stänger samtidigt bevaras den speciella 80-talskänslan, samtidigt som elsystemet belastas mindre och risken för följdskador minskar. Börja med säkring, relä, jord och spänningsfall, fortsätt därefter till mikrobrytare och kabelstam, och avsluta först sedan med motor och mekanisk renovering. Med tålamod, rätt mätningar och respekt för originaldelarna kan Volvo 480:s ikoniska blick hållas levande i många problemfria mil.
