När digital futurism möter verkligheten bakom panelen
Volvo 480 var en kilformad svensk-nederländsk särling när den presenterades under 1980-talet. Med fällbara strålkastare, glasad bakdel, individuella baksäten och en ovanligt ambitiös elektronisk utrustning såg den ut att komma direkt från framtiden. Modellens tekniska och formmässiga egenheter beskrivs mer ingående i den officiella modellöversikten, och det är just kombinationen av praktisk Volvo-filosofi och experimentell elektronik som gör 480 så intressant än i dag.
Samtidigt har bilen fått rykte om sig att vara ett elektriskt nervvrak. Blinkande displayer, instrumentbelysning som försvinner, torkare som beter sig märkligt och pop-up-strålkastare som tycks ha en egen vilja har gjort att många snabbt dömt ut både Central Electronic Module, CEM, och Electronic Info Centre. I verkligheten är det ofta fel angreppssätt att börja med att byta hela moduler. Dåliga jordanslutningar, spänningsfall, fukt och mikrosprickor i lödningar är betydligt vanligare förklaringar.
Målet med en genomtänkt felsökning är därför inte att ersätta bilens särpräglade elektronik med moderna universalprylar. Det handlar om att förstå hur systemen hänger ihop, mäta i stället för att gissa och återställa originaldelarna när det är möjligt. Med ett kopplingsschema, en bra multimeter, lugn arbetsmetodik och respekt för åldrad plast går det ofta att förvandla ett till synes obegripligt fel till en hanterbar reparation.
Arkitekturen bakom CEM och färddatorns funktion
CEM var en avancerad lösning när 480 lanserades 1986. Modulen samlar och fördelar funktioner som annars hade krävt ett större antal separata reläer och ledningsdragningar. Den påverkar bland annat ljusfunktioner, torkare, centrala komfortfunktioner och vissa ljudsignaler. I restaureringssammanhang har det också noterats att 480 har ett eget elsystem och en egen CEM-lösning, till skillnad från 440 och 460. Funktionen kan ses som en tidig föregångare till den centraliserade elektronikarkitektur som senare blev vanlig i moderna bilars nätverk, även om 480 inte använder dagens CAN-buss på samma sätt.
Electronic Info Centre, ofta kallat färddatorn, är en annan viktig del av bilens karaktär. Den gröna digitala displayen visar information som bygger på signaler från analoga givare och bilens övriga elsystem. Tekniken bygger på en flytande kristalldisplay (LCD) med grön bakgrundsbelysning, där ljuset genereras av en separat glödlampa i kombination med ett grönt färgfilter. När displayen upplevs svag, ojämn eller helt slocknad handlar det därför sällan om ett fel i själva displaypanelen, utan oftast om en trasig glödlampa eller oxiderade kontaktytor vid lampans bajonettfattning på kretskortet. Ett givarfel behöver därför alltid skiljas metodiskt från fel i bakgrundsbelysningen, spänningsmatningen eller instrumenthusets interna lödpunkter.
Utvecklingen av Central Electronic Module sträcker sig över tre distinkta generationer under modellens livscykel: CEM I, CEM II och CEM III. Den tidiga CEM I ersattes successivt av CEM II, och kring årsmodell 1991/1992 introducerades CEM III, som bland annat styrde mer sofistikerade komfortfunktioner såsom ”total closure” (där fönsterhissar och taklucka stängs via centrallåset). Kontaktdon, interna kretslösningar och stiftkonfigurationer skiljer sig märkbart mellan dessa generationer, vilket gör det riskabelt att skifta moduler mellan tidiga och sena årsmodeller utan att noggrant kontrollera kompatibiliteten. Läs alltid av artikelnummer, granska kontaktdonens layout och dokumentera bilens ursprungliga utförande innan en modul byts ut.
- Kontrollera alltid batterispänning och laddspänning innan en modul döms ut.
- Jämför CEM:ens artikelnummer och kontaktdon med den enhet som sitter i bilen.
- Skilj mellan fel i givare, ledningsnät, jord, säkring och själva kretskortet.
- Dokumentera kontaktplaceringar med fotografier före demontering.
Vanliga fantomfel och vad mätvärdena egentligen avslöjar
Det klassiska symptomet är att felet förändras från gång till gång. En display kan blinka när tändningen slås på, instrumentbelysningen kan slockna efter en stund och strålkastarna kan reagera när instrumentpanelen utsätts för vibrationer. Sådana variationer pekar ofta på ett intermittent kontaktproblem snarare än en permanent trasig mikrodator. En äldre ägarrecension av 480 beskriver just pop-up-strålkastare som kunde arbeta oförutsägbart och ibland reagera på en stöt mot instrumentpanelen. Det är en stark påminnelse om att mekanisk påverkan kan avslöja en dålig anslutning.

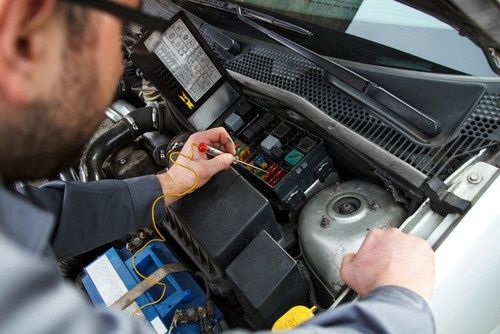

Spänningsfall ska mätas under belastning, inte enbart genom att kontrollera om det finns någon spänning med en obelastad krets. Mät först direkt över batteriets poler, slå sedan på ljus, fläkt och andra relevanta förbrukare och jämför med mätning vid CEM, säkringshållare och instrumentenhet. En tydlig skillnad mellan mätpunkterna visar att problemet finns i kabel, kontakt, säkringshållare eller jordväg. Tabellen nedan är en praktisk första sortering, inte en ersättning för bilens elschema.
| Symptom | Vanlig grundorsak | Rimlig åtgärdsnivå |
|---|---|---|
| Blinkande eller svag display | Spänningsfall, dålig jord eller sprucken lödning | Mät matning och jord, rengör kontakter och inspektera kretskort |
| Strålkastare som arbetar intermittent | Oxid i kontakt, CEM-fel eller mikrospricka | Kontrollera jord, säkring, reläfunktion och CEM under vibration |
| Instrumentbelysning som slocknar | Glapp i hållare, jordfel eller sprucken lödning | Belastningsmät kretsen och kontrollera lödpunkter |
| Flera samtidiga märkliga funktioner | Gemensam matning eller jordpunkt | Börja vid batteri, torpedvägg, säkringshållare och huvudjord |
Kritiska jordpunkter och spänningsfall bakom instrumentbrädan
Jordfel är särskilt förrädiska eftersom en svag jord kan få flera separata funktioner att uppträda som om de vore defekta. Börja med de primära jordpunkterna i motorrummet och fortsätt till anslutningarna under A-stolpen vid förarens fotutrymme. Exakt åtkomst kan variera beroende på årsmodell, utrustning och tidigare reparationer, så dokumentera varje kabel innan den lossas. Kontrollera även jordflätor mellan motor, kaross och batteri.
Oxid behöver inte synas som kraftig rost för att skapa problem. Ett tunt oxidskikt, fukt bakom ett kontaktdon eller en kabelsko som ligger mot lack, smuts eller åldrad plast kan ge betydande spänningsfall. Krypströmmar kan dessutom uppstå när fukt och föroreningar bildar en ledande hinna mellan närliggande kontaktbanor. Vatteninträngning har kopplats till allvarliga CEM-problem, vilket gör tätningar, dränering och torra kontaktdon lika viktiga som själva kretskortet.
- Koppla bort batteriets minuspol och vänta innan kontaktdon i CEM- eller instrumentområdet lossas.
- Fotografera jordpunkten och märk kablarna, särskilt om flera ringkabelskor sitter på samma bult.
- Lossa anslutningen och rengör kabelsko, bult och karosseriyta med glasfiberborste tills rena metalliska ytor syns.
- Kontrollera att kabeln inte är spröd, grönfärgad eller skadad under isoleringen.
- Montera tillbaka med god anliggning och korrekt åtdragning, utan att deformera den tunna karossplåten.
- Lägg ett tunt lager lämpligt kontakt- eller korrosionsskydd efter att metallkontakten är etablerad.
- Mät spänningsfallet med systemet belastat och jämför jordpunkten med batteriets minuspol.
Kontaktfett ska inte användas som ersättning för metallisk kontakt. Rengör först, montera korrekt och skydda därefter. Samma princip gäller säkringshållaren. Värme, oxidation och tidigare överbelastning kan göra att hållaren får hög resistans trots att säkringen ser hel ut. För teknisk bakgrund om elektriska anslutningar och komponentdata kan du även konsultera tekniska referensblad om elanslutningar, men kontrollera alltid uppgifterna mot Volvo 480:s egna scheman och komponentnummer.
Lödkolven som räddare mot mikrosprickor och kallödningar
När matning, jord och säkringar är bekräftade är kretskortet nästa steg. Demontera varsamt. Plastdetaljer i en 480 har ofta blivit hårda och spröda efter decennier av värmeväxlingar, så våldsam bändning kan skapa nya skador. Använd rätt skruvmejsel, lossa kontaktdon genom att frigöra deras låsningar och undvik att dra i ledningarna. Lägg delarna på en ren, antistatisk eller åtminstone torr och icke-ledande arbetsyta.
En lupp eller ett enkelt förstoringsglas gör stor skillnad. Leta efter ringformade sprickor runt kontaktstift, reläsocklar, större komponenter och effektmotstånd. En kallödning kan se matt, kornig eller ojämn ut, men även en till synes blank lödning kan ha en mikrospricka precis där stiftet möter lodet. Om ett fel förändras när kretskortet försiktigt böjs mycket lätt eller när kontaktdonet rörs, ökar misstanken om mekanisk spricka. Böj aldrig kortet så mycket att ledarbanor eller komponenter belastas.
- Använd temperaturreglerad lödstation och en spets som passar lödpunkten.
- Arbeta med god ventilation och använd ögonskydd vid avlödning.
- Avlägsna gammalt, oxiderat lod där det behövs innan ny lödning görs.
- Använd sparsamt med flussmedel och rengör rester enligt lodets och flussmedlets anvisningar.
- Kontrollera att ingen lödbrygga har uppstått mellan närliggande banor.
- Inspektera även baksidan av kortet efter brända områden och avbrutna ledarbanor.
Blyhaltigt tenn kan ge goda resultat vid restaurering av äldre elektronik eftersom det ofta harmonierar bättre med befintliga lödpunkter än blyfria blandningar. Hanteringen kräver dock rena arbetsrutiner, handtvätt och försiktighet, särskilt om barn eller mat finns i närheten. Värm upp den gamla lödpunkten tillräckligt för att lodet ska flyta, men håll inte värmen längre än nödvändigt. En ny lödning ska bli jämn och mekaniskt stabil, inte en stor klump som döljer ett fortsatt dåligt stift.
Efter omlödning bör kretskortet rengöras, torka helt och testas innan det byggs tillbaka. Kontrollera kontaktdonens stift för missfärgning och glapp, och byt inte fungerande originalkomponenter på måfå. Om en ledarbana är avbruten, om kortet har omfattande korrosion eller om felsökningen kräver avancerad mätutrustning är en elektronikverkstad med erfarenhet av veteranbilar ofta den klokaste vägen. Målet är inte bara att få bilen att fungera tillfälligt, utan att skapa en reparation som tål vibrationer, fukt och många års användning.
Återupprätta förtroendet för din holländska kil
När 480-elektroniken förstås som ett system blir bilen betydligt mindre mystisk. Börja alltid med batteri, laddning, säkringar, jordpunkter och spänningsfall innan CEM eller Electronic Info Centre byts. Därefter följer kontaktdon, fuktspår och lödningar. Den ordningen sparar både pengar och fungerande originaldelar, samtidigt som den bevarar bilens särpräglade teknik.
Inför vinterförvaring bör batteriet underhållsladdas eller kopplas bort enligt en genomtänkt rutin, kupé och bagageutrymme hållas torra och dräneringar kontrolleras. Inför säsongspremiären är en visuell inspektion av jordpunkter, säkringar, kontaktdon och kabelgenomföringar väl investerad tid. Dokumentera mätvärden och reparationer, eftersom framtida felsökning blir enklare när det går att jämföra med tidigare skick.
Den verkliga belöningen kommer när den gröna displayen lyser jämnt, instrumentbelysningen håller sig stabil och de fällbara strålkastarna arbetar exakt när de ska. Då framträder 480 inte som en opålitlig elektroniklåda, utan som det den var tänkt att vara: en modig, tekniskt nyfiken och fortfarande högst personlig entusiastklassiker.
